500kW జనరేటర్ సెట్

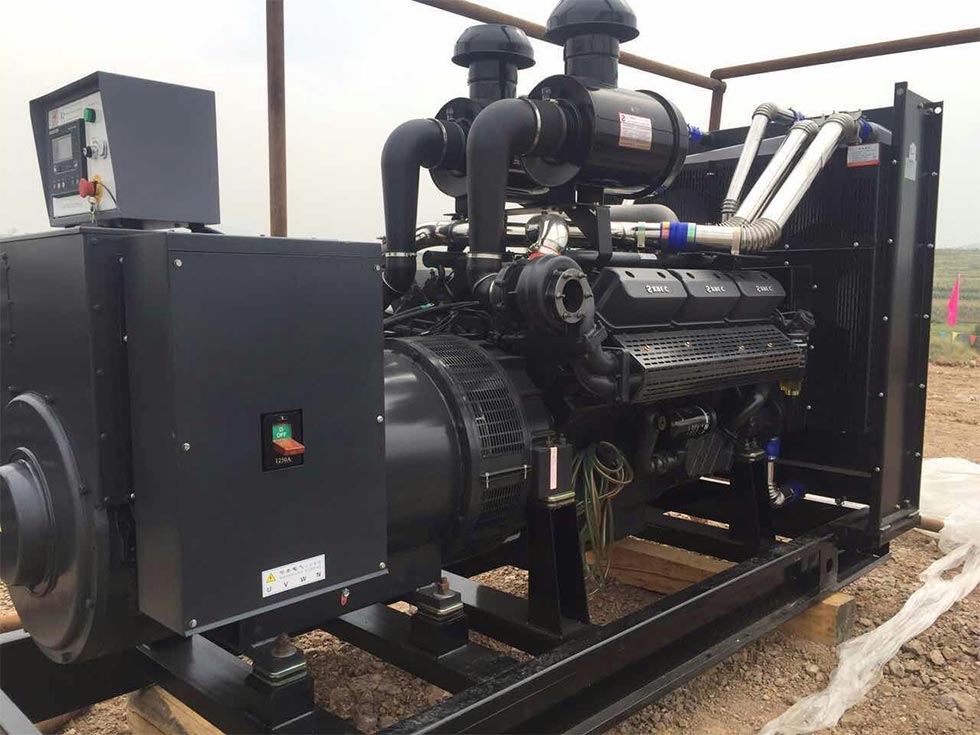

కెచెంగ్ సెట్ చేసిన 500kW జనరేటర్ చైనాలో తయారు చేయబడింది. యూనిట్ యొక్క ప్రధాన భాగం చాంగ్‌కింగ్ కమ్మిన్స్ ఇంజిన్ మరియు లిల్లేను స్వీకరించింది సెమీర్ బ్రష్‌లెస్ జెనరేటర్, స్వీయ-ప్రారంభ నియంత్రణ వ్యవస్థతో కలిపి, అధిక విశ్వసనీయత మరియు వేగవంతమైన సాధనం ప్రతిస్పందన. ప్రధాన విద్యుత్ సరఫరా నిలిపివేయబడిన 15 సెకన్లలోపు విద్యుత్ సరఫరా స్వయంచాలకంగా ప్రారంభించబడుతుంది మరియు స్టాండ్‌బై పవర్ 500kW వరకు ఉంటుంది. ఈ ఉత్పత్తి ఇంటిగ్రేటెడ్ కంటైనర్ డిజైన్, కాంపాక్ట్ స్ట్రక్చర్‌ను స్వీకరించడం సులభం. తరలించడం మరియు ఇన్స్టాల్ చేయడం మరియు సంబంధిత జాతీయ మరియు అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటుంది. ఇది సమయంలో తక్కువ ఇంధన వినియోగాన్ని కలిగి ఉంటుంది ఆపరేషన్ మరియు స్థిరమైన పనితీరు, ఇది చాలా ఎక్కువ అవసరాలు ఉన్న ప్రదేశాలకు ప్రత్యేకంగా అనుకూలంగా ఉంటుంది ఆసుపత్రులు, డేటా కేంద్రాలు, పారిశ్రామిక పార్కులు మరియు ప్రధాన ఈవెంట్ మద్దతు వంటి విద్యుత్ సరఫరా కొనసాగింపు.

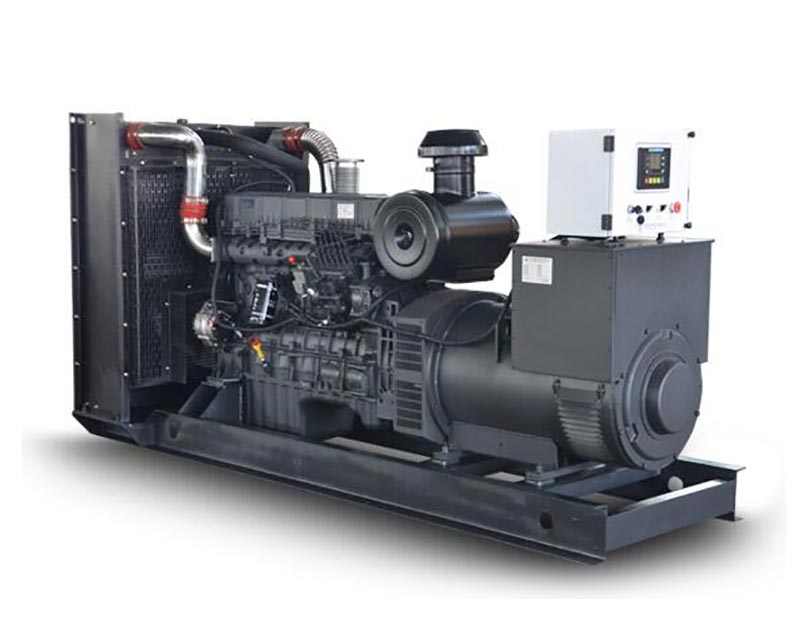

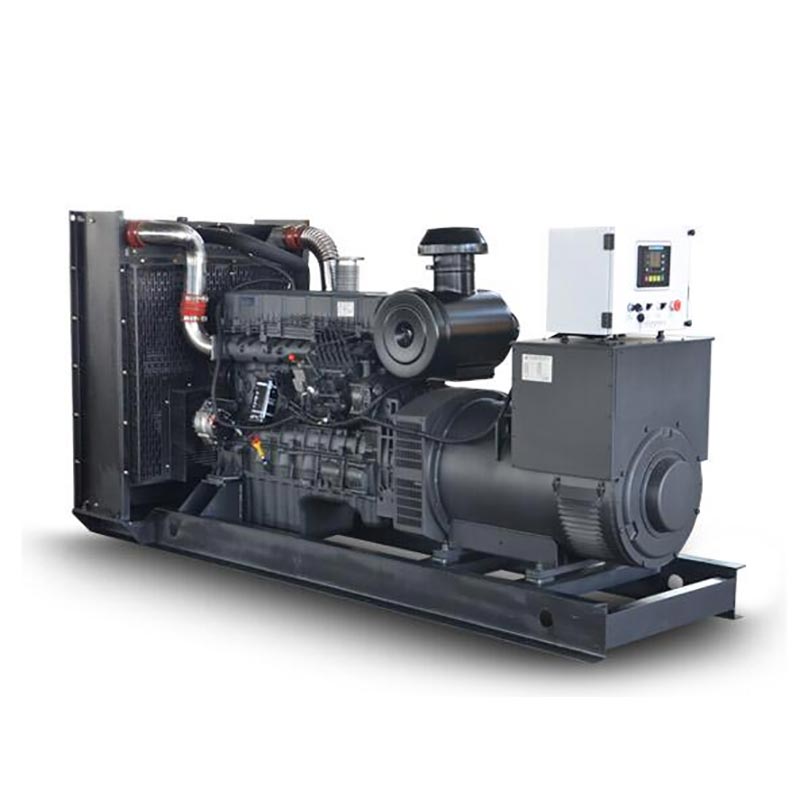

కెచెంగ్ 500kW జనరేటర్ సెట్ యొక్క స్వరూపం డ్రాయింగ్

ప్రధాన ప్రయోజనం

కమ్మిన్స్ ఇంజిన్ పనితీరు యొక్క విశ్లేషణ

యూనిట్ యొక్క పవర్ కోర్‌గా, చాంగ్‌కింగ్ కమ్మిన్స్ KTA19-G8 ఇంజిన్ 6-సిలిండర్ ఇన్-లైన్ లేఅవుట్, సిలిండర్ వ్యాసంని స్వీకరించింది × స్ట్రోక్ 159mm×159mm, డిస్‌ప్లేస్‌మెంట్ 18.9L, మరియు టర్బోచార్జింగ్ ఇంటర్‌కూలింగ్ ద్వారా 575kW రిజర్వ్ పవర్ అవుట్‌పుట్‌ను సాధిస్తుంది సాంకేతికత. దీని PT డైరెక్ట్ ఫ్యూయల్ ఇంజెక్షన్ సిస్టమ్, ఎలక్ట్రానిక్ గవర్నర్‌తో కలిపి ఇంధనాన్ని తగ్గిస్తుంది వినియోగం 206g/kw·h (75% లోడ్), ఇది సారూప్య నమూనాల కంటే 8% తక్కువ. యొక్క రూపకల్పన అధిక-శక్తి మిశ్రమం కాస్ట్ ఐరన్ సిలిండర్ బ్లాక్ మరియు సమగ్ర నకిలీ స్టీల్ క్రాంక్ షాఫ్ట్ ప్రధాన సమగ్రతను నిర్ధారిస్తుంది విరామం 20,000 గంటలకు మించి ఉంటుంది మరియు -20℃ నుండి 40℃ వరకు విస్తృత ఉష్ణోగ్రత పరిధికి అనుకూలంగా ఉంటుంది.

లెరోయ్ సోమర్ జనరేటర్ల సాంకేతిక ముఖ్యాంశాలు

లిల్లెసెమ్మా బ్రష్‌లెస్ జనరేటర్ (ప్రొటెక్షన్ క్లాస్ IP23, ఇన్సులేషన్ క్లాస్ హెచ్) AVR ఆటోమేటిక్ వోల్టేజ్ రెగ్యులేషన్‌ని స్వీకరిస్తుంది సిస్టమ్, స్థిరమైన స్థితి వోల్టేజ్ సర్దుబాటు రేటు ≤±1%, తాత్కాలిక వోల్టేజ్ రికవరీ సమయం <3 సెకన్లు, సురక్షితంగా ఉండేలా వైద్య పరికరాలు మరియు ఖచ్చితత్వ సాధనాల వంటి సున్నితమైన లోడ్ల ఆపరేషన్. జనరేటర్ ఒక అమర్చారు PMG శాశ్వత మాగ్నెట్ ఉత్తేజిత వ్యవస్థ, ఇది పవర్ గ్రిడ్ హెచ్చుతగ్గులకు గురైనప్పుడు కూడా స్థిరమైన అవుట్‌పుట్‌ను నిర్వహిస్తుంది. ది టెలిఫోన్ హార్మోనిక్ కోఎఫీషియంట్ THF 2% కంటే తక్కువగా ఉంది, విద్యుత్ నాణ్యత కోసం కఠినమైన అవసరాలను తీరుస్తుంది కమ్యూనికేషన్ బేస్ స్టేషన్లు మొదలైనవి.

తెలివైన స్వీయ-ప్రారంభ వ్యవస్థ

500kW డీజిల్ జనరేటర్ సెట్‌లో LCD చైనీస్ లిక్విడ్ క్రిస్టల్ న్యూమరికల్ కంట్రోల్ సిస్టమ్ అమర్చబడింది, ATSకి మద్దతు ఇస్తుంది ద్వంద్వ విద్యుత్ సరఫరా స్విచింగ్, మరియు మెయిన్స్ అండర్ వోల్టేజ్ డిటెక్షన్ (ప్రతిస్పందన సమయం <0.5 సెకన్లు), మూడు సార్లు ఫీచర్లు స్టార్ట్-అప్ రీట్రీ లాజిక్ మరియు లోపాల స్వీయ-నిర్ధారణ. 24V DC స్టార్టింగ్ సిస్టమ్, వాటర్ జాకెట్‌తో కలిపి హీటర్, -15℃ వాతావరణంలో 99% ప్రారంభ విజయ రేటును సాధిస్తుంది. రిమోట్ మానిటరింగ్ మాడ్యూల్ 16ని అప్‌లోడ్ చేయగలదు నిజ సమయంలో వోల్టేజ్, ఫ్రీక్వెన్సీ మరియు ఆయిల్ ప్రెజర్ వంటి ఆపరేటింగ్ పారామితులు మరియు మధ్య డేటా యాక్సెస్‌కు మద్దతు ఇస్తుంది మొబైల్ APP మరియు PC.

సాంకేతిక పరామితి

జనరేటర్ లక్షణాలు

స్ట్రక్చరల్ డిజైన్ హైలైట్స్

• మాడ్యులర్ లేఅవుట్: ఇంజిన్, జనరేటర్ మరియు నియంత్రణ వ్యవస్థ అనువైన విధంగా షాక్-శోషక ప్యాడ్‌ల ద్వారా అనుసంధానించబడి ఉంటాయి కంపన ప్రసారాన్ని తగ్గించండి (యాంప్లిట్యూడ్ ≤0.3mm) మరియు పరికరాల సేవా జీవితాన్ని పొడిగించండి.

- తక్కువ శబ్దం ఆప్టిమైజేషన్: డబుల్-లేయర్ సౌండ్ ఇన్సులేషన్ కవర్‌ను ఉపయోగించడం ద్వారా (ధ్వని-శోషక పత్తి లోపలి పొర + స్టీల్ ప్లేట్ యొక్క బయటి పొర), ఇంపెడెన్స్ కాంపోజిట్ మఫ్లర్‌తో కలిపి, శబ్దాన్ని 75dBకి తగ్గించవచ్చు (a సౌండ్‌ప్రూఫ్ బాక్స్ మాడ్యూల్ ఒక ఎంపికగా అవసరం).

-నిర్వహణ సౌలభ్యం: ఇంజిన్ యొక్క ఆయిల్ ఫిల్టర్, ఫ్యూయల్ ఫిల్టర్ మరియు ఇతర హాని కలిగించే భాగాలు కేంద్రంగా అమర్చబడి ఉంటాయి. రోజువారీ నిర్వహణకు పరిధీయ భాగాలను విడదీయడం అవసరం లేదు, నిర్వహణ సమయం 50% ఆదా అవుతుంది.

పర్యావరణ అనుకూలత

యూనిట్ GB/T 2423.16 అచ్చు పరీక్ష (గ్రేడ్ ≤2) మరియు భూకంప శక్తి పరీక్ష (క్షితిజ సమాంతర త్వరణం 0.2g), మరియు ≤1000m ఎత్తు మరియు ≤90% సాపేక్ష ఆర్ద్రత ఉన్న వాతావరణంలో ఎక్కువ కాలం పనిచేయగలదు (లేదు సంక్షేపణం). ఇంధన వ్యవస్థ 0# డీజిల్ (వేసవి) మరియు -10# డీజిల్ (శీతాకాలం)తో అనుకూలంగా ఉంటుంది మరియు వీటిని కలిగి ఉంటుంది అధిక సల్ఫర్ ఇంధనం ఉన్న ప్రాంతాల్లో విశ్వసనీయతను నిర్ధారించడానికి చమురు-నీటి విభజన (10μm వడపోత ఖచ్చితత్వంతో) కంటెంట్.

వినియోగ పద్ధతి

ప్రారంభించడానికి ముందు ప్రక్రియను తనిఖీ చేస్తోంది

• ఇంధన వ్యవస్థ: ఇంధన ట్యాంక్‌లో ఇంధన స్థాయి ≥30% ఉందో లేదో తనిఖీ చేయండి, ఇంధన వాల్వ్‌ను తెరిచి, గాలిని బయటకు పంపండి పైప్లైన్ (నిరోధకత పెరిగే వరకు చేతితో ఇంధన పంపును నొక్కండి). - విద్యుత్ వ్యవస్థ: బ్యాటరీ వోల్టేజ్ ≥24V, నియంత్రణ ప్యానెల్ "స్టాండ్‌బై" స్థితిని ప్రదర్శిస్తుంది మరియు అత్యవసర స్టాప్ బటన్ రీసెట్ చేయబడుతుంది. - మెకానికల్ తనిఖీ: ది చమురు స్థాయి డిప్‌స్టిక్‌పై H/L గుర్తు మధ్య ఉండాలి, శీతలకరణి స్థాయి విస్తరణలో మూడింట రెండు వంతులకు చేరుకోవాలి ట్యాంక్, మరియు ఫ్యాన్ బెల్ట్ యొక్క టెన్షన్ ప్రెస్ విక్షేపం 10-15mm అని ఉండాలి.

ప్రారంభ ఆపరేషన్ దశలు

• ఆటోమేటిక్ మోడ్: కంట్రోల్ ప్యానెల్ నాబ్‌ను "ఆటోమేటిక్"కి మార్చండి మరియు సిస్టమ్ మెయిన్స్ పవర్ మానిటరింగ్‌లోకి ప్రవేశిస్తుంది. రాష్ట్రం. మెయిన్స్ పవర్‌కు అంతరాయం ఏర్పడినప్పుడు ఇది స్వయంచాలకంగా ప్రారంభమవుతుంది (ఎటిఎస్ విజయవంతమైన తర్వాత మారే సమయం ప్రారంభ సమయం 10 సెకన్ల కంటే తక్కువ).

- మాన్యువల్ మోడ్: "ప్రారంభించు" బటన్‌ను 3 సెకన్ల పాటు నొక్కి పట్టుకోండి. ఒకసారి వేగం 1500rpm మరియు వోల్టేజీకి పెరుగుతుంది స్థిరీకరిస్తుంది, అవుట్‌పుట్ సర్క్యూట్ బ్రేకర్‌ను మూసివేయండి (50±0.5Hz చూపిస్తున్న ఫ్రీక్వెన్సీ మీటర్‌పై శ్రద్ధ వహించండి).

- లోడ్ అవసరాలు: ప్రారంభించిన తర్వాత, 3 నిమిషాలు నిష్క్రియంగా ఉండండి (చమురు ఒత్తిడి ≥0.3MPa), క్రమంగా లోడ్‌ని పెంచండి 50%, మరియు 10 నిమిషాలు నడుస్తున్న తర్వాత, దానిని పూర్తి లోడ్‌కు పెంచవచ్చు.

షట్‌డౌన్ ఆపరేషన్ స్పెసిఫికేషన్

• సాధారణ షట్‌డౌన్: ముందుగా, లోడ్‌ను తీసివేసి, ఇంజిన్‌ను 5 నిమిషాల పాటు నిష్క్రియంగా ఉంచండి (టర్బోచార్జర్‌ను నిరోధించడానికి వేడెక్కడం), "స్టాప్" బటన్‌ను నొక్కండి, ఆపై వేగం 0కి పడిపోయిన తర్వాత ఇంధన వాల్వ్‌ను మూసివేయండి.

- ఎమర్జెన్సీ స్టాప్: చమురు పీడనం 0.2MPa కంటే తక్కువగా ఉన్నప్పుడు, నీటి ఉష్ణోగ్రత 105℃ కంటే ఎక్కువగా ఉంటుంది లేదా అసాధారణంగా ఉంటుంది శబ్దాలు సంభవిస్తాయి, వెంటనే ఎరుపు అత్యవసర స్టాప్ బటన్‌ను నొక్కండి. సంఘటన తర్వాత, ముందు తప్పు తనిఖీ చేయాలి పునఃప్రారంభిస్తోంది.

- దీర్ఘకాలిక షట్‌డౌన్: వారానికి ఒకసారి ప్రారంభించండి (30 నిమిషాల పాటు అమలు చేయండి), నెలవారీ బ్యాటరీ ఎలక్ట్రోలైట్‌ను భర్తీ చేయండి (అయితే పరిసర తేమ 75% కంటే ఎక్కువ), మరియు ఇంధన ట్యాంక్‌కు సంరక్షణకారులను జోడించండి.

ముందుజాగ్రత్తలు

పర్యావరణ అవసరాలు

• ఇన్‌స్టాలేషన్ సైట్: యూనిట్ మరియు గోడ మధ్య దూరం 1.5మీ కంటే తక్కువ కాకుండా గాలి వైశాల్యం ఉండాలి చల్లని గాలి ప్రసరణను నిర్ధారించడానికి ఇన్లెట్ 2.5㎡ కంటే తక్కువ ఉండకూడదు (ప్రతి kWకి 3m³/నిమి గాలి పరిమాణం అవసరం శక్తి).

- ఉద్గార అవసరాలు: ఎగ్జాస్ట్ పైప్ తప్పనిసరిగా రెయిన్ క్యాప్‌తో అమర్చబడి ఉండాలి. క్షితిజ సమాంతర విభాగం యొక్క వాలు 3° కంటే తక్కువ ఉండకూడదు. అవుట్‌లెట్‌ను ఎయిర్ ఇన్‌లెట్ (5 మీటర్ల కంటే ఎక్కువ దూరం) నుండి దూరంగా ఉంచాలి ఎగ్జాస్ట్ గ్యాస్ యొక్క బ్యాక్ ఫ్లోను నిరోధించండి.

- ఫైర్ ప్రొటెక్షన్ రెగ్యులేషన్స్: కంప్యూటర్ రూమ్‌లో 2 8కిలోల డ్రై పౌడర్ ఫైర్ ఎక్స్‌టింగ్విషర్‌లు ఉంటాయి. దూరం చమురు ట్యాంక్ మరియు యూనిట్ మధ్య 1m కంటే ఎక్కువ ఉండాలి. చమురు పారకుండా నిరోధించడానికి నేలను శుద్ధి చేయాలి (అది ఎపోక్సీ రెసిన్ పూత ఉపయోగించడానికి సిఫార్సు చేయబడింది).

నిర్వహణ చక్రం

భద్రతా హెచ్చరిక

ఆపరేషన్ సమయంలో గార్డ్‌రైల్ తెరవడం ఖచ్చితంగా నిషేధించబడింది. జెనరేటర్ ముగింపు కవర్ యొక్క ఉపరితల ఉష్ణోగ్రత 120℃కి చేరుకుంటుంది, ఇది కాలిన గాయాలకు కారణమవుతుంది. నిర్వహణకు ముందు, ప్రధాన సర్క్యూట్ బ్రేకర్ తప్పనిసరిగా డిస్‌కనెక్ట్ చేయబడాలి మరియు "డూ దగ్గరగా లేదు" అనే బోర్డు వేలాడదీసింది. కెపాసిటర్ డిచ్ఛార్జ్ సమయం 5 నిమిషాల కంటే తక్కువ ఉండకూడదు. ఉరుములతో కూడిన వర్షం సమయంలో, ది గ్రౌండింగ్ రెసిస్టెన్స్ ≤4Ω అని పరీక్షించబడాలి మరియు మెరుపు అరెస్టర్ యొక్క ఆపరేటింగ్ వోల్టేజ్ సెట్ చేయాలి 420V (లైన్ వోల్టేజ్).

దరఖాస్తు కేసు

కెచెంగ్ యొక్క 500kW జనరేటర్ సెట్ కింగ్‌డావో పోర్ట్ యొక్క ఆటోమేటెడ్ టెర్మినల్ వంటి కీలక ప్రాజెక్టులకు సేవలు అందిస్తోంది. 2023లో వినియోగంలోకి వచ్చింది) మరియు క్విలు హాస్పిటల్ యొక్క అత్యవసర విద్యుత్ సరఫరా వ్యవస్థ (2024లో వ్యవస్థాపించబడుతుంది). సమయంలో 2024లో వీఫాంగ్‌లో వేసవి విద్యుత్ రేషన్ వ్యవధి, ఒక నిర్దిష్ట రసాయన సంస్థ ఈ యూనిట్‌ని నిర్ధారించడానికి స్వీకరించింది. కీలక ఉత్పత్తి లైన్ల నిరంతర ఆపరేషన్. ఇది సగటు సగటు సమయంతో మొత్తం 1,260 గంటలపాటు శక్తిని అందించింది 480 గంటల వైఫల్యాల మధ్య. అదే పవర్ బ్రాండ్‌తో పోలిస్తే ఇంధన వినియోగం 1.2 టన్నులు తగ్గింది.
